三轴疲劳试验机、移动式轴承膝关节胫骨基板旋转止动装置，评估移动式膝关节胫骨底板/轴承对动态分离的抵抗能力、评估移动式轴承膝关节脱位

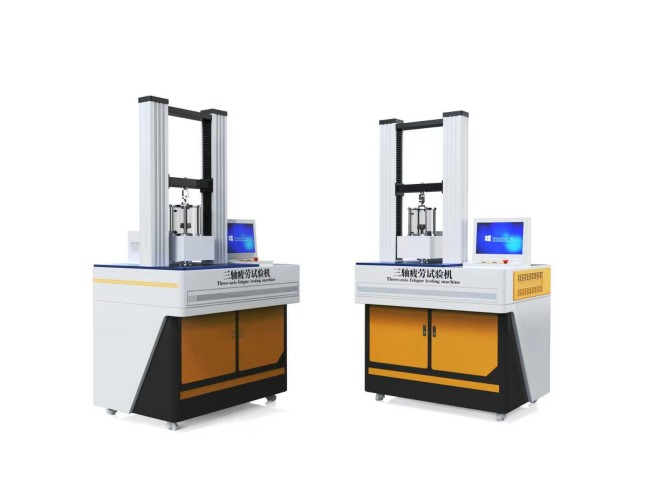

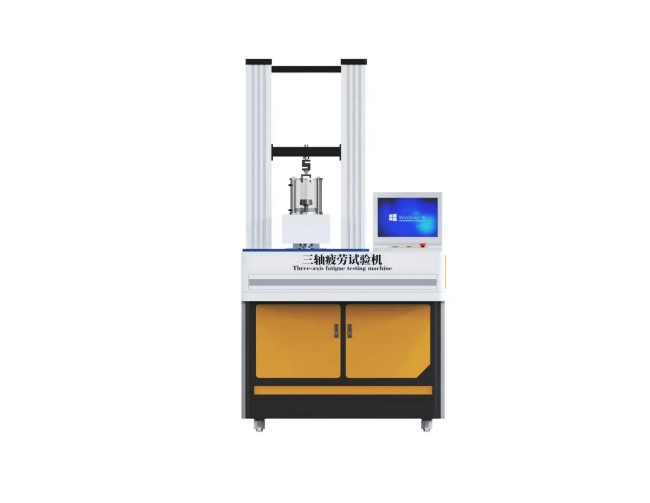

一、设备介绍
三轴疲劳试验机适用于活动衬垫膝关节假体相关力学性能测试，可开展胫骨基座旋转限位试验、胫骨托 / 衬垫抗动态分离试验、关节脱位评价试验；设备具备轴向、切向、旋转三轴独立加载控制功能，配套恒温溶液循环温控系统、专业测试软件与全套定制工装夹具，能够实时采集载荷、位移、扭矩、角度、温度等试验数据，自动完成试验分析，满足膝关节假体动态疲劳力学检测需求。
二、参考标准
ASTM F2722-21《活动衬垫膝关节胫骨基座旋转限位》
ASTM F2723-21《活动衬垫膝关节胫骨托 / 衬垫抗动态分离》
ASTM F2724-21《活动衬垫膝关节关节脱位评价》
三、设备参数
序号 | 设备类别 | 参数项目 | 技术参数要求 |
1 | 轴向加载控制 | 整机参数 | 调节装置：砝码 + 伺服电机； 最大动态力值：≥3KN； 载荷精度：≤0.5%； 位移传感器量程：≥50mm； 位移精度：≤0.5%； 屈曲角调节角度范围：0°～最大角度，刻度 0.5° |
2 | 切向加载控制 | 整机参数 | 最大动态力值：≥2KN，精度：≤0.5%； 频率范围：0.5~3Hz； 位移范围：-50 ~ 50mm； 位移精度：≤0.5%； 速度调节范围：0~10mm/s |
3 | 旋转限位测试 | 整机参数 | 最大扭矩值：≥25Nm，精度：≤0.5%； 角度调节范围：-45~45°，角度编码器精度：≤0.5%； 频率调节范围：0.5~1Hz |
4 | 软件及工作站
| 功能 | 1.内置标准规定测试方法模板，支持自定义测试模板 2.界面实时显示载荷、位移、扭矩、角度、试验波数、样品室温度波形与数据，具备特征值自动获取功能 3.内置 PID 参数，系统可自动配置参数 4.配备程序计数器，精准记录试验数据，适配阶段性计数 5.各轴加载电机具备软件限位功能 6.搭载漏液监测装置，检测漏液自动停机 |
工作站配置 | CPU≥i7，内存≥8G，硬盘≥SSD512G+4T，显示器≥27 英寸 | ||
5 | 温控系统 | 整机参数 | 温度控制范围：37℃±2℃； 温度采集：热电偶； 溶液循环装置：蠕动泵； 溶液加热装置：热电偶 + 加热棒 + 温控仪 |
四、配置清单
三轴疲劳试验机主机 1 台
屈曲角调节扳手 1 件
对中自由度调节扳手 1 件
胫骨托工装 1 套
股骨髁工装 1 套
脱位评价测试工装 1 套
脱位评价测试调节工装 1 套
Dragonfly 骨分析模块 (Bone Analysis) 1 套
配套管路、信号连接电缆 1 套
配套扳手 1 套
电源线 1 根
使用说明书 1 份
产品合格证 1 份
产品保修卡 1 份
设备铭牌 1 份
