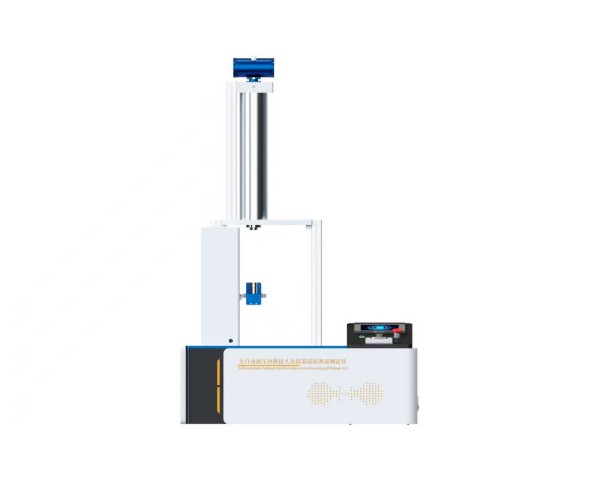

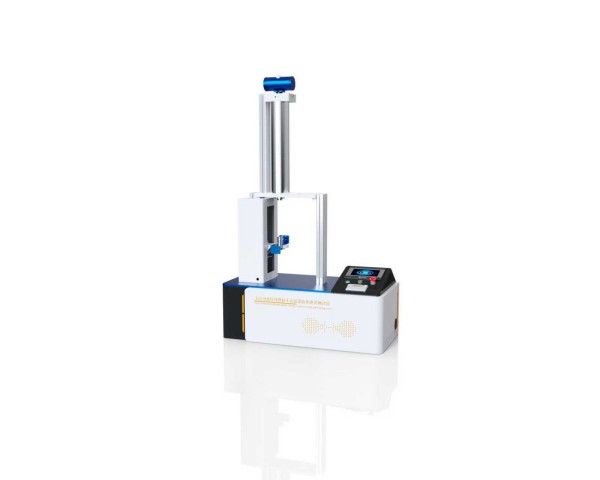

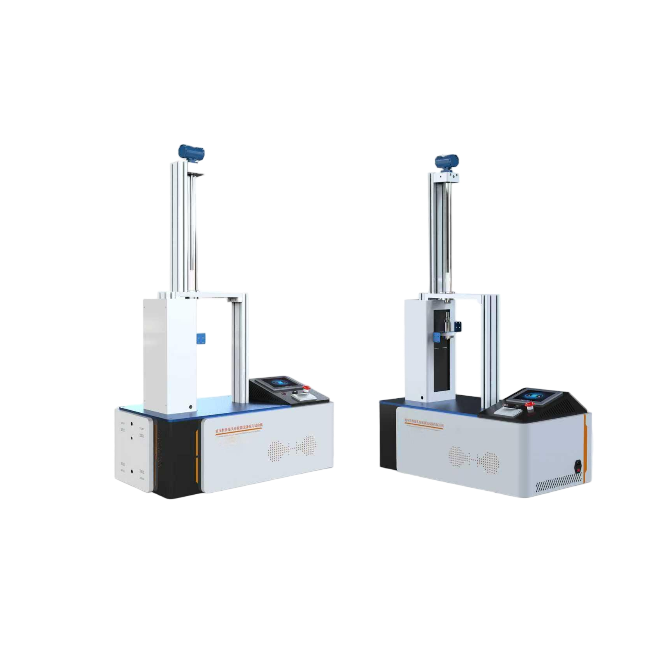

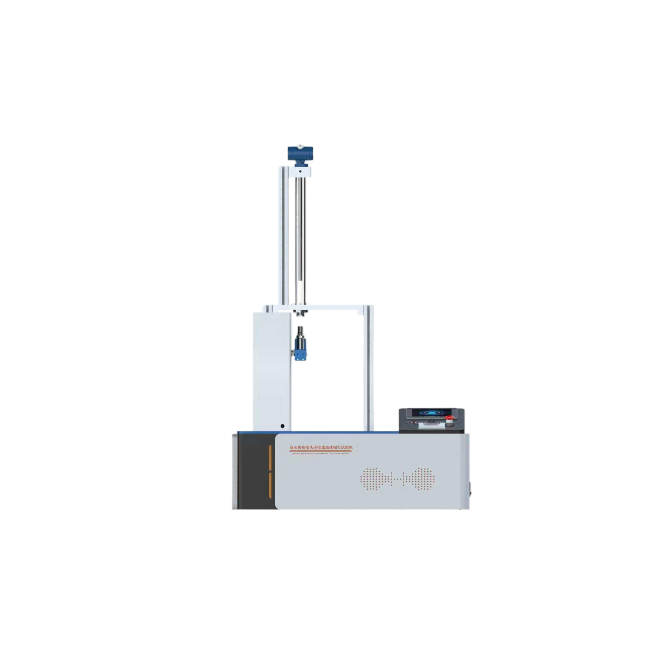

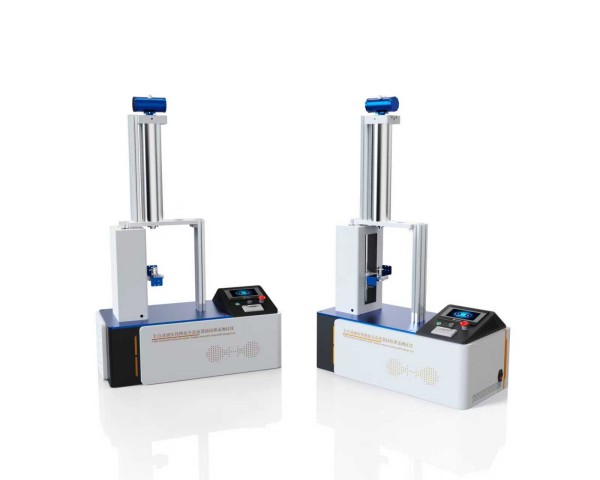

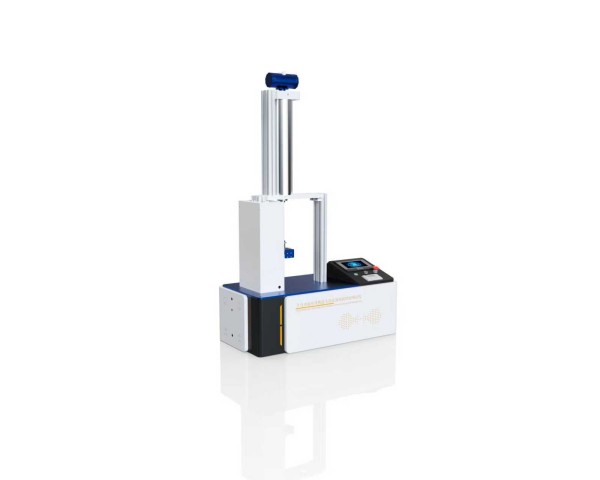

全自动液压快换接头连接器流体损失试验机-高压款
一、介绍
本仪器适用于阴、阳接头,成套接头,接头断开时带有和不带有密封装置的接头,以及直线运动和(或)旋转运动接通和断开管路的接头。测试快速接头的插拔的泄漏量测试。
二、关键参数
参数项 | 规格 |
控制系统 | 工业级PLC-三菱控制系统 |
操作界面 | 彩色7寸触摸屏，中英文切换 |
操作方式 | 全触控操作，可设置、调用、修改测试程序 |
打印机 | 嵌入式微型打印机 |
压力传感器 | 1.6Mpa 精度：±0.5%FS （可选配其他量程精度） |
液位传感器 | 0~500mm 精度±0.5%FS 可选配其他量程精度 |
精密调压阀 | 0Mpa~1.2Mpa |
蠕动泵 | 30-185ml/min |
储水罐 | 2L,不锈钢制造 |
加液方式 | 自动加液 |
测试气源 | 空气，客户自备 |
测试项目 | 全自动插拔泄漏测试 |
安全配置 | 急停按钮，过载保护 |
电源电压 | AC220V 50Hz |
USB测试软件插口，读取数据，可连接电脑 | |
外形尺寸：长940*宽440*高1500mm | |
三、参考标准：
GB/T 5861-2003/IS0 7241-2:2000 液压快换接头试验方法
四、测试方法；

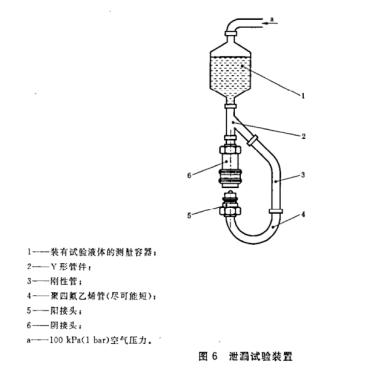

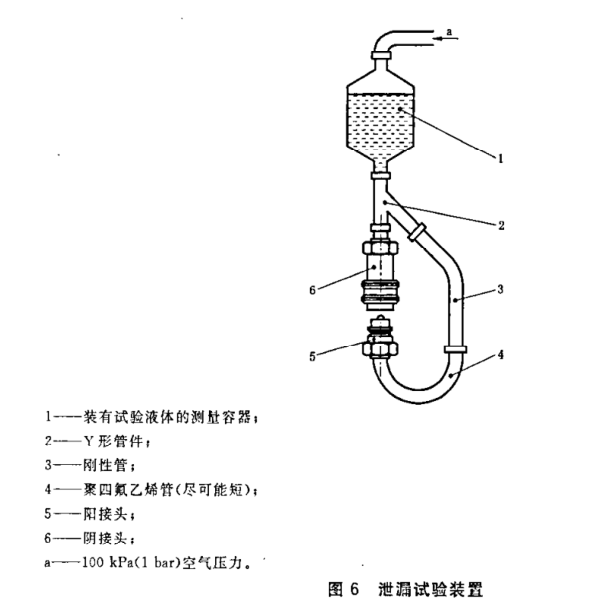

1）按图所示将接头总成装人试验装置中,保持测试的液体压力。记录量筒的液面高度。
2）连接和断开接头总成。每次断开后使泄漏液体从接头总成中排出。每次连接后轻轻敲打接头总成以清除其内部全部气泡。
3） 重复进行2）所规定的步骤,直到简液而下降到至少10个刻度。记录量简液面高度。
4）用1）所记录的液面高度减去3）所记录的液面高度,再除以连接、断开循环次数,即为每次连接、断开循环的泄漏量。
5）在试验报告中记录每次连接、断开循环的泄漏量(以ml计)
五、配置清单
主机1台；
说明书1份;
合格证1份;
保修卡1份;
签收单1份;
铭牌1块;
电源线1根;
扳手1套;
宣传册若干;
