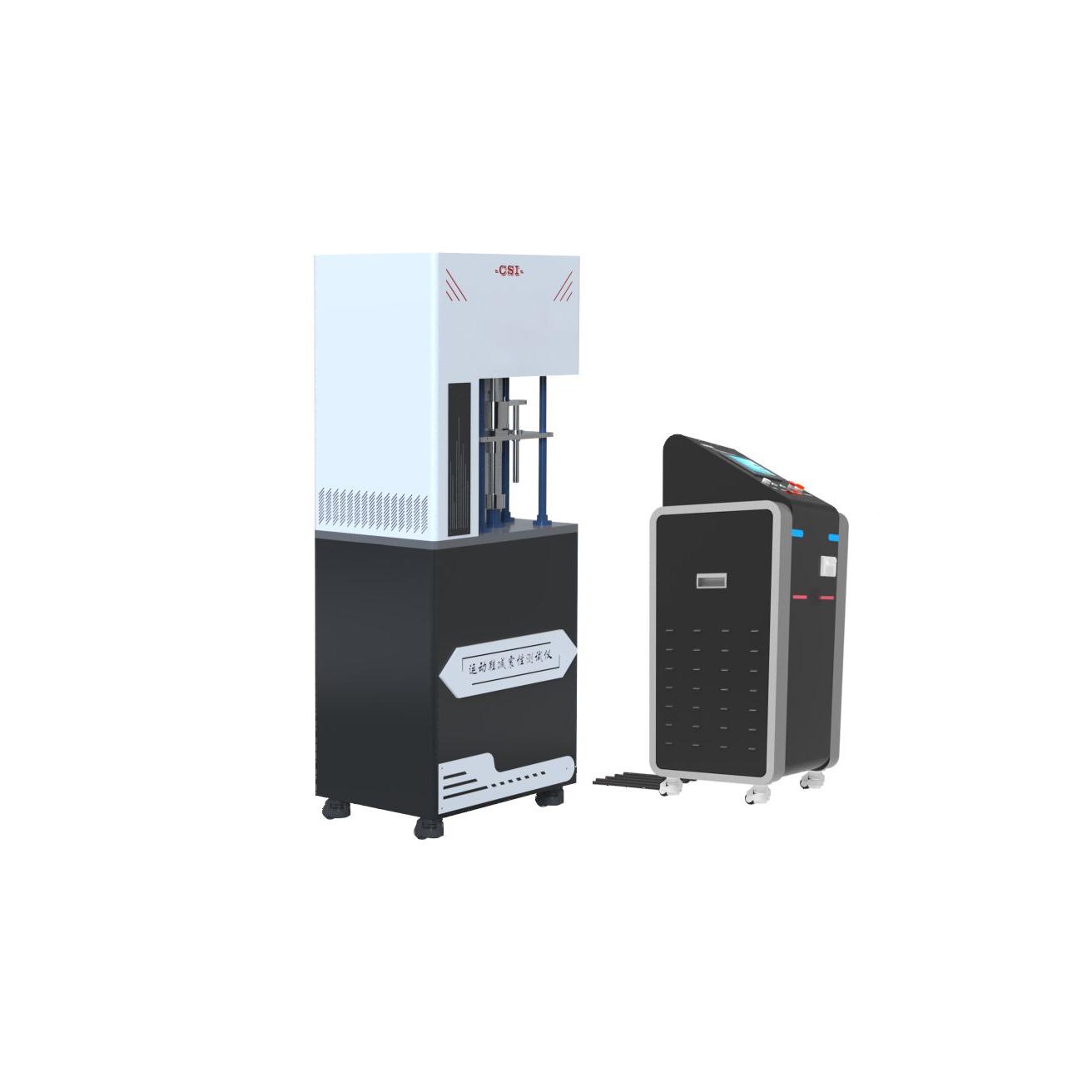

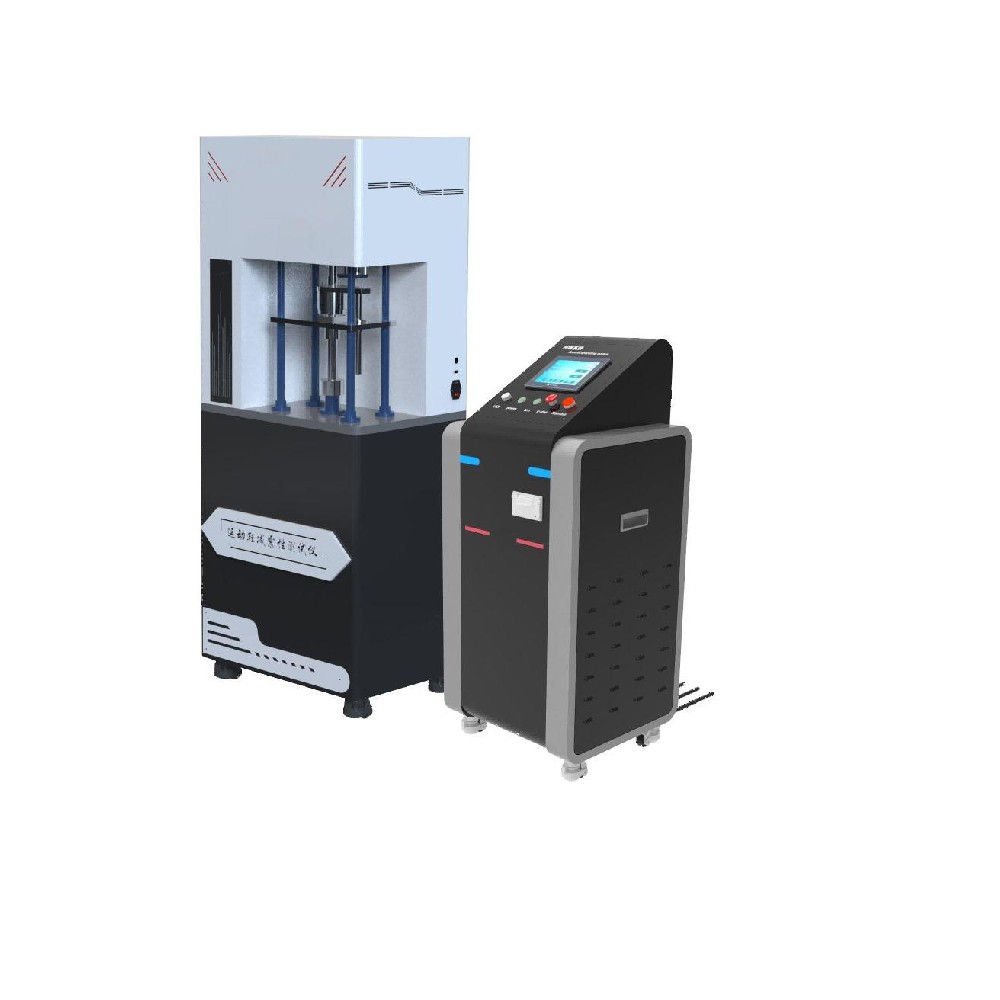

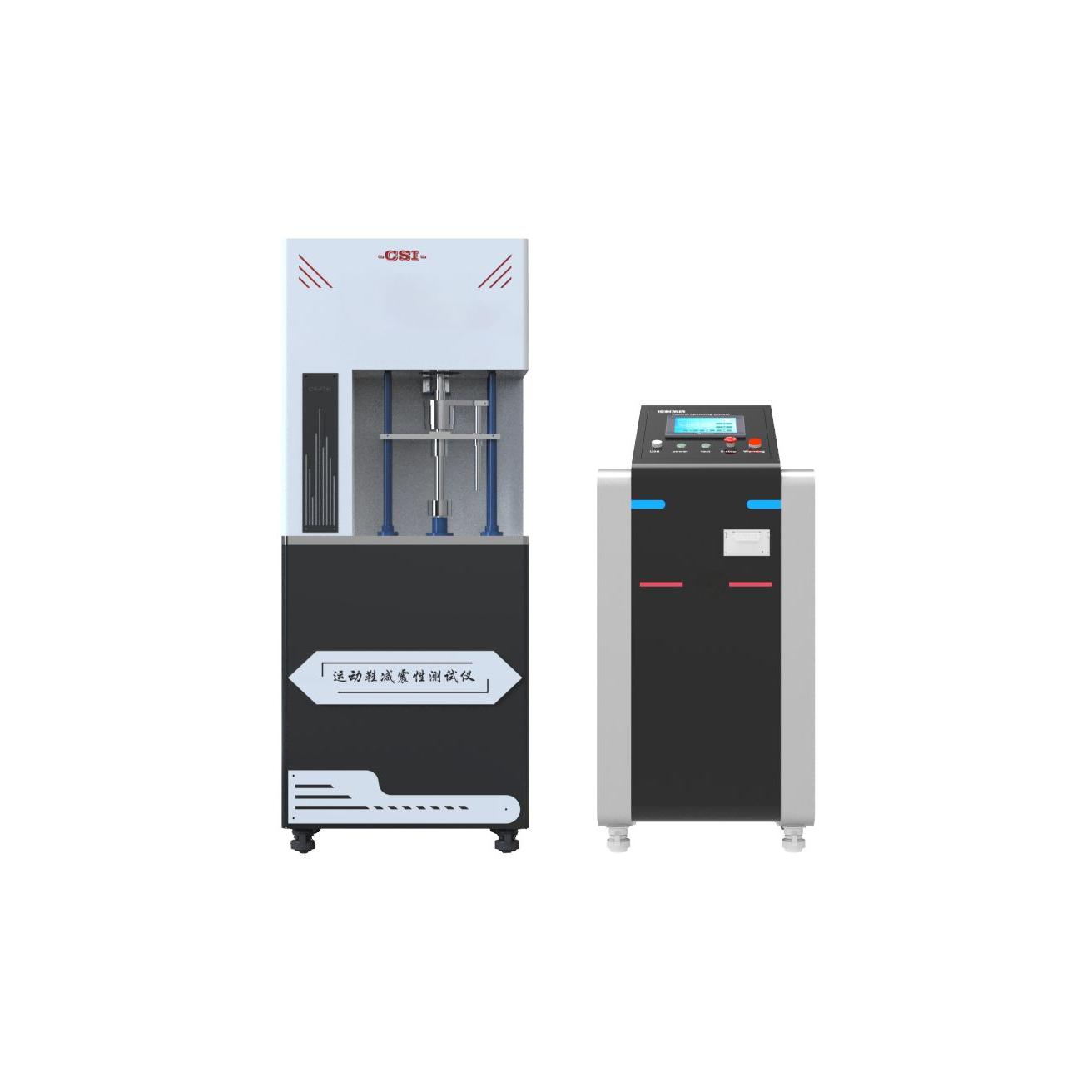

运动鞋减震性能试验机

简述

运动鞋减震性能试验机用途：用于检验正规赛跑运动中使用的运动鞋中鞋底所用的材料,确定其减震特性和快速压缩力量-位移关系。

符合标准

GBT 30907-2014《胶鞋 运动鞋减震性能试验方法》、ASTM F1614（A法）、ASTM-F1976 等标准。

规格参数：
落锤重量：8.5 kg (5J) ，11.9 kg (7J)
冲击头规格：顶部R角半径为R=1.0±0.25mm，顶部为圆形，直径 45 mm，重量小于 0.2 kg；

控制系统：PLC+Windows系统

操作界面：彩色12.1寸嵌入式工业电脑，中英文切换，测试软件；

控制系统和测试主机独立分开；

提升与定位系统：采取全自动提起，全自动释放系统，全自动释放冲击锤功能；

试样固定夹具:可快速夹持试样;

垫块:在鞋头下放置垫块,防止测试时鞋跟或者鞋头向上翘造成的测试误差;

固定平台装置样品支撑直径>76mm，且中心应正对冲击头。固定平台装置的质量>70kg;

传动：高精度电机，高精度导轨，稳定性好，重复性好
落下高度：50 mm (可调)
冲击方式：自由落体
重力传感器：0-500kg，精度±0.05%FS可选择其他量程；

力值采集频率：大于1000hz；
测试速度：2 ± 1秒；
位移传感器：精密型(1000MM)   抗干扰0-10V，综合误差±0.2%FS,可选择其他量程；

位移采集频率：大于1000hz；

吸力范围：p35/30，D24V吸力40kg，可选择其他量程；

高精度双导轨：100mm模组，丝杆1620，配86*80电机

冲击能量与理论值之间的误差不超过 2%;
主机尺寸：700*500*1750mm；

控制系统尺寸：350*450*1100mm
重量：240kg
电源：1∮，AC220V

配置清单

1，主机1套；

2，测试系统1套软件免费升级；

3，夹具1套；

4，高精度电机普菲德；

5，计量证书第三方1份；

6，铭牌1块；

7，电源线1根；

8，说明书1本；
