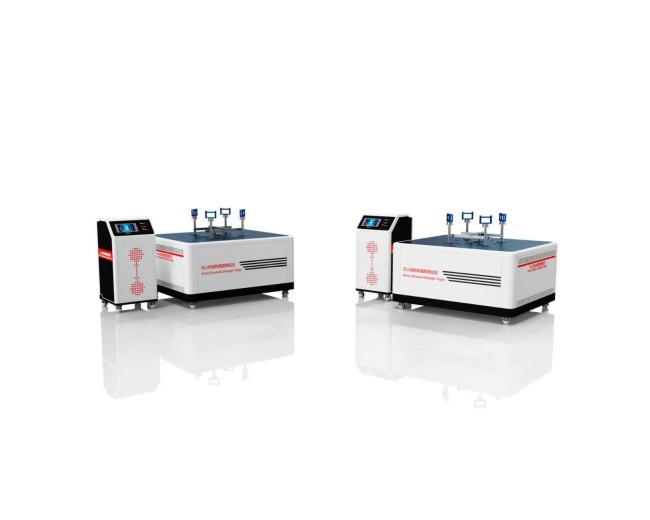

无人机结构强度测试仪
一、设备整体用途
本设备用于微型、轻型、小型民用无人机的机身、机臂、机架、脚架、螺旋桨等关键承力部件的静压、拉力、压力、疲劳、振动测试，验证其在规定载荷下的抗变形与抗断裂能力，满足产品研发验证、量产质检、合规认证全流程的检测需求，提前规避机臂断裂、飞行解体等安全风险。
二、工作原理
对无人机多组关键承力部件施力，精准模拟无人机真实飞行中的协同受力状态，通过高精度传感器实时采集形变数据，自动捕捉结构失效临界值，验证无人机在承受最大起飞重量1.33倍载荷时，主要承力结构不被破坏、无有害变形的合规性。
三、满足标准
GB 42590-2023 《民用无人驾驶航空器系统安全要求》 5.4 结构强度
四、技术参数
参数项 | 规格 |
控制系统 | 工业级PLC |
操作界面 | 七寸彩色触摸屏，可中、英文切换操作语言 |
量程范围 | 20KG 精度±0.05%（可选配其它量程及精度） |
试验夹具 | 可灵活调整姿态，约束点设置在高刚度部位 |
形变监测 | 实时采集形变数据，自动记录 |
测量参数 | 包含载荷、位移、应变等 |
数据输出 | USB导出 |
安全防护 | 急停按钮，过载防防 |
电源 | AC220V±10% 50Hz |
安全防护 | 急停按钮 |
五、基本配置
测试台1台
控制柜 1台
扳手1套
电源线1根
说明书1份
合格证1份
保修卡1份
铭牌1份
