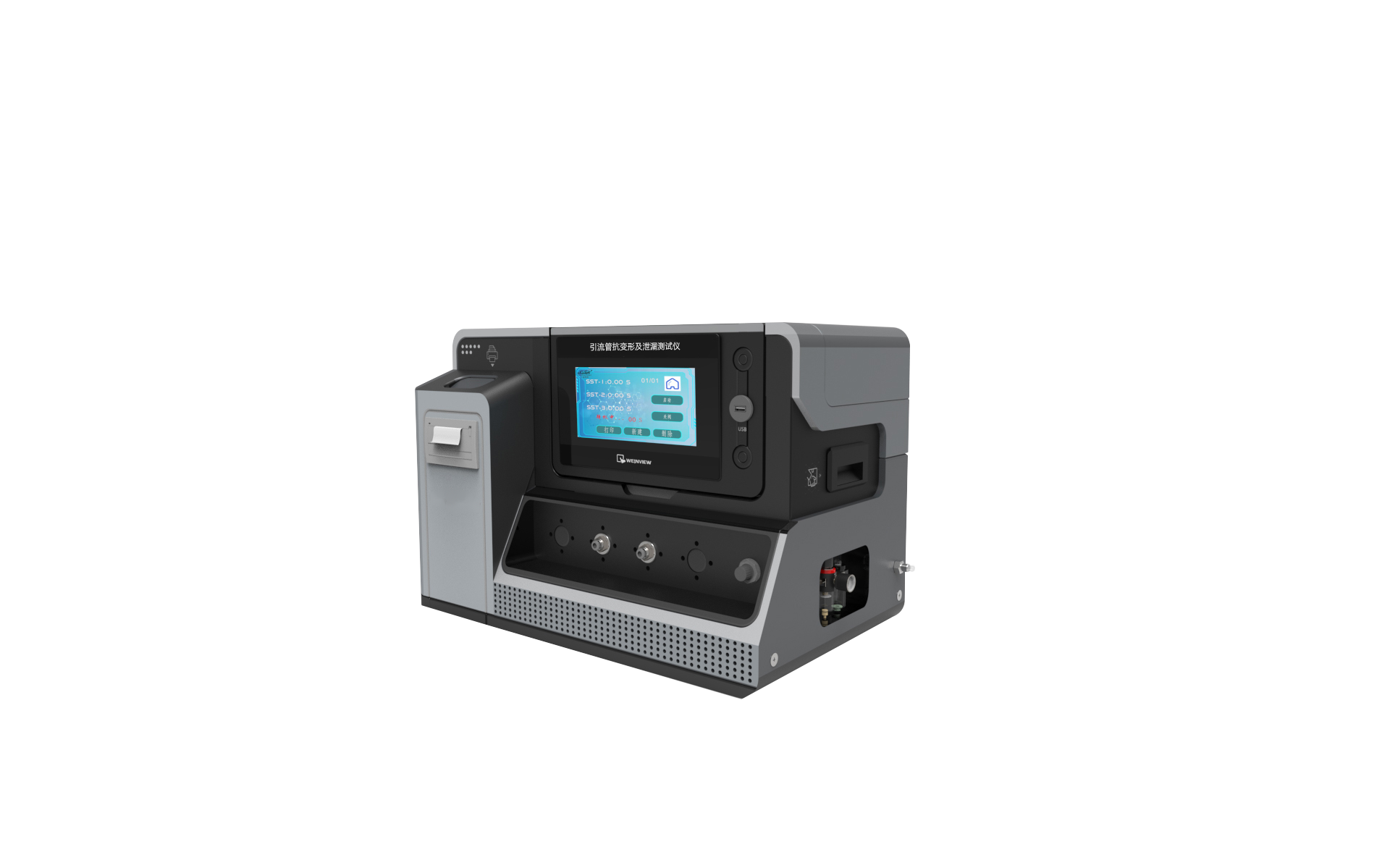

引流管抗变形及泄漏测试仪
一、产品介绍
用于测试和评估引流管的抗变形性能和泄漏情况。引流管是一种用于排除液体或气体的管道系统，常见于医疗设备、工业设备和建筑结构等领域。
优点 | 集成化操作系统，触摸屏按键设置，一键启动，自动监测，测试结束自动生成结果，一台设备满足多项测试，测试稳定，数据安全可靠 |
核心竞争力 | 操作简单方便，设备故障率低，使用先进检测元件，整机操作顺畅，误差小，使用年限长 |
数据显示 | 1.实时显示当前数据 2.自动测试无需人工值守，测试结束停止、警报 3.内置大容量存储器，可存储不少于1000组测试数据 4.配备USB接口，可导出测试数据 |
结构特点 | 通电即可使用，简单快捷实用，外观氧化处理 |
二、满足标准
标准号 | 名称 |
YY/T 0489-2023/ ISO 20697:2018 附录C | 一次性使用无菌引流导管及辅助器械 |
GB/T 15812.1-2005/ EN 1618:1997 | 非血管内导管 第1部分:一般性能试验方法 |
三、关键参数
参数项 | 规格 |
控制系统 | 工业级PLC |
操作界面 | 7寸彩色触摸屏，支持中英文菜单切换、实时动态显示及数据存储 |
操作方式 | 全触控操作，可设置、调用、修改测试程序 |
打印机 | 嵌入式打印机 |
压力范围 | -100-100kpa；精度±0.5%FS；可定制 |
内置储气罐 | 2L |
真空泵 | 0-2L--24V有支架 |
配置 | 鲁尔接头1套 |
测试项目 | 抗变形性能、泄漏 |
测试工位 | 1工位（可选多工位） |
电源 | AC220V/50Hz（自适应宽电压） |
自制软件，实时监测，可USB导出结果，可连接电脑 | |
四、计量要求以及测试项介绍
标准号 | 建议计量内容 | 建议计量点 |
YY/T 0489-2023附录C | 压力范围 -100-100kpa；精度±0.5%FS | 20/50/80kpa |
测试项 | ||
泄漏 | 正压保压检测管路气密性，判定渗漏情况 | |
抗变形性能 | 负压抽吸试验，检测管路受压形变程度 | |
五、标配物品以及用途
名称 | 数量 | 用途 | 参考图 |
主机
| 1台 | 设备整机发货，无需安装，通电通气即可使用 |
|
电源线 | 1根 | 设备连接插座使用 | / |
说明书 | 1份 | 介绍设备使用方法以及保养等注意事项 | / |
操作视频（电子版） | 1份 | 手把手指导操作流程，学习更方便 | / |
合格证及保修卡
| 1份 | 出厂质检，质保服务 | / |
铭牌 | 1个 | 记录设备整体信息 | / |
六、满足标准其他测试项的仪器（完整资料可咨询销售）
标准号以及测试项 | 仪器名称 | 图片 |
YY/T 0489-2023 附录C 抗吸引变形试验方法 | 引流导管抗吸引变形试验仪 |
|
YY/T 0489-2023 附录F 采集装置抗冲击试验方法 | 引流导管采集装置抗冲击试验仪 |
|
YY/T 0489-2023 附录F 固定强度试验方法 | 引流导管固定强度测试仪 |
|
七、应用场景与行业需求
使用单位 | 产品性能 |
医疗器械生产质检 | 出厂前的性能验证，确保符合标准 |
医疗机构设备维护 | 抽检入库引流管材，排查管路受压变形、渗漏隐患，保障临床引流使用安全 |
第三方检测机构 | 用于产品认证，提供权威合规报告 |
科研机构 | 用于产品升级、性能优化，满足医疗行业对产品的需求 |
八、使用注意事项
试样准备 | 测试前检查引流管试样无破损、开裂，装夹居中固定，管路连接密闭无漏气 |
校准维护 | 定期校准压力、气压传感组件，周期性保养气动与加压模组，防止试验数据偏差 |
