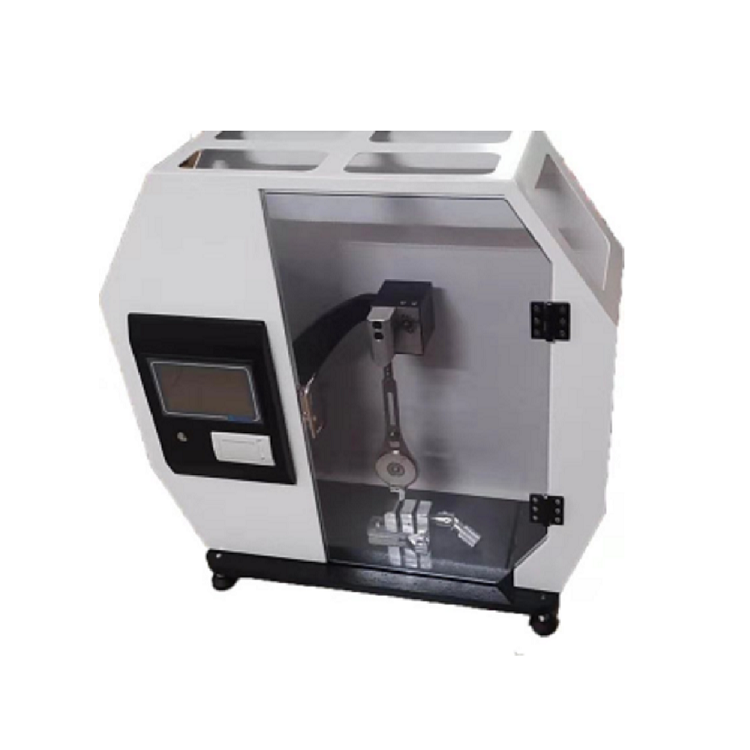

数显悬臂梁、简支梁冲击试验机是对硬质塑料、尼龙、硬橡胶、电气绝缘材料等非金属材料在动负荷下抵抗冲击性能进行检测的仪器，是非金属材料生产厂家、质检部门必备的检测仪器，也是科研单位进行新材料研究不可缺少的测试仪器。
本公司XBL系列数显悬臂梁、简支梁冲击试验机可对试验结果进行打印输出等功能。
一，主要特点
1.本机采用半自动化控制，操作简便、工作效率高。
2.本机所配的专用液晶显示屏可显示即时信息。
3. 可打印输出。
二，执行的标准
SO179—2000《塑料—硬质材料简支梁冲击强度的测定》
GB/T1043—2008《硬质塑料简支梁冲击试验方法》
JB/T8762—1998《塑料简支梁冲击试验机》
GB/T 18743-2002《流体输送用热塑性管材简支梁冲击试验方法》（适用于管材）
三，主要技术参数
1.冲击能量：简支梁5J、25J或最大冲击能量由用户指定。。
2. 摆锤预扬角：1500
3. 电源：交流220V 50Hz
4. 外形尺寸：360×240×680mm
5. 净重：约95kg
6.悬臂梁冲击试验机参数：
技术参数 | 简支梁冲击试验机 | |
冲击速度 | 2.9m/s或者3.8m/s | |
摆轴中心至试样中心的距离 | 230mm、395mm | |
刀刃夹角 | 30° | |
刀刃圆角半径 | R=2mm±0.5m | |
支座圆角半径 | R=1m | |
支座前角 | 无 无 | |
支座后角 | ||
刀刃前角 | 50 | |
刀刃后角 | 100 | |
试样类型及尺寸 （长×宽×厚）mm3
| ISO180-2000或GB/T 1843-2008： 1型试样：80×10×4 2型试样：63.5×12.7×6.4 3型试样：63.5×12.7×3.2 | |
7 摆锤自由摆动时的能量损失的相对误差
试验方法 | 摆锤冲击能量（J） | 允许最大摩擦损失（J）% |
悬臂梁 | 2.75 | 0.06 |
5.5 | 0.12 | |
11 | 0.24 | |
简支梁 | 0.5 | 4.0 |
1 | 2.0 | |
2 | 1.0 | |
≥4 | 0.5 |
8 摆锤力矩
悬臂梁 | 简支梁 | ||
冲击能量（J） | 摆锤力矩（N·m） | 冲击能量（J） | 摆锤力矩（N·m） |
2.75 | 1.47372 | 5 | 1.8654 |
5.5 | 2.9474 | ||
如果摆锤标称能量值不在上表之列，请用户按如下公式自行计算
MN = EN/[1+sin(π/3)]≌0.535898EN
式中： MN：摆锤力矩（N·m）
EN：摆锤标称能量（J）
