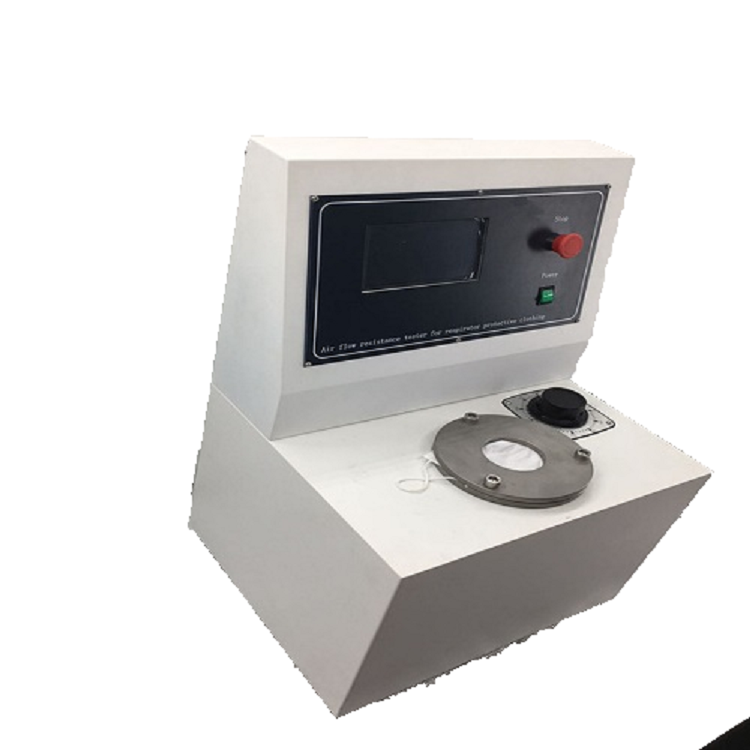

口罩气流阻力测试仪操作说明

   一、主要用途

纺织品气流阻力测定仪用于测定普通类织物以及医用防护口罩对于恒定流量的气流的阻碍性能。

   二、适用标准

GB 19083-2010医用防护口罩技术要求

   三、主要技术参数

1、 气源：抽吸式

2、 空气流量：（85±2）L/min

3、 样盘：Ф190mm圆盘

4、 密封方式：O型密封圈密封

5、 试样透气口径：Ф74mm

6、 差压传感器量程：0～1kPa

7、 显示方式：四位数字显示

8、 试样尺寸：防护口罩或者120mm*120mm的织物

9、 电源：220V，50Hz

四、操作说明

1、开箱后，连上仪器电源线，接通电源。

2、按GB 19083-2010中对试样的处理要求准备好试样。

3、旋开样盘处三个蝶形螺母（4），取下夹样上盘（5），将试样

平铺在夹样下盘（6）上，然后盖上夹样上盘（5），旋紧蝶形螺母（4），夹紧试样。（注意：两样盘之间的O型密封圈一定要保存好，若丢失将无法进行试验。试样在下盘上一定要居中放置。）

   4、打开仪器面板上的“电源”开关，按下“清零”键，将面板

上气流阻力显示表清零（若清零不彻底，需多次按下”清零”键直至显示表彻底清零）,按下仪器面板上的“开始”按键，顺时针旋转仪器平台上的流量调节旋钮（3），抽吸工作开始。

   5、观察仪器左侧的流量计（2），使流量计转子上端平面处于5.1 m³/h和5.3m³/h之间【（85±2）L/min】且稳定后，停止旋转流量调节旋钮（3），此时读取面板上气流阻力显示表的右侧下窗口显示的最大数值，即为该试样的吸气阻力。

   6、将流量调节旋钮逆时针调到最小并关闭,按下“清除”按键，

切断气源。（试验中若所测试样的气流阻力超过设定值1000Pa，则系统会自动报警且立即切断气源。）

   7、若最后结果F≤343.2Pa，该试样即为合格。

8、重复步骤5～7，直到测试完全部的试样。

9、试验完毕，关闭“测试电源开关”。清理样盘上试样及杂质。

10、仪器上的时间继电器用于对试样的单位时间内吸气阻力的比较测试，标准测试步骤中可以不使用该功能。

五、注意事项及仪器维护

1、若开始试验后，听到报警声并且看到报警灯亮，说明该试样的吸气阻力已超设定值1000Pa，必须立即按下“清除”按键，保护仪器。

2、气流阻力显示表所有参数已设定好，非专业维修人员不得擅自修改。

3、流量计一定要在流量范围内使用，严禁超量程使用。

4、仪器必须接地良好！
