一、原理

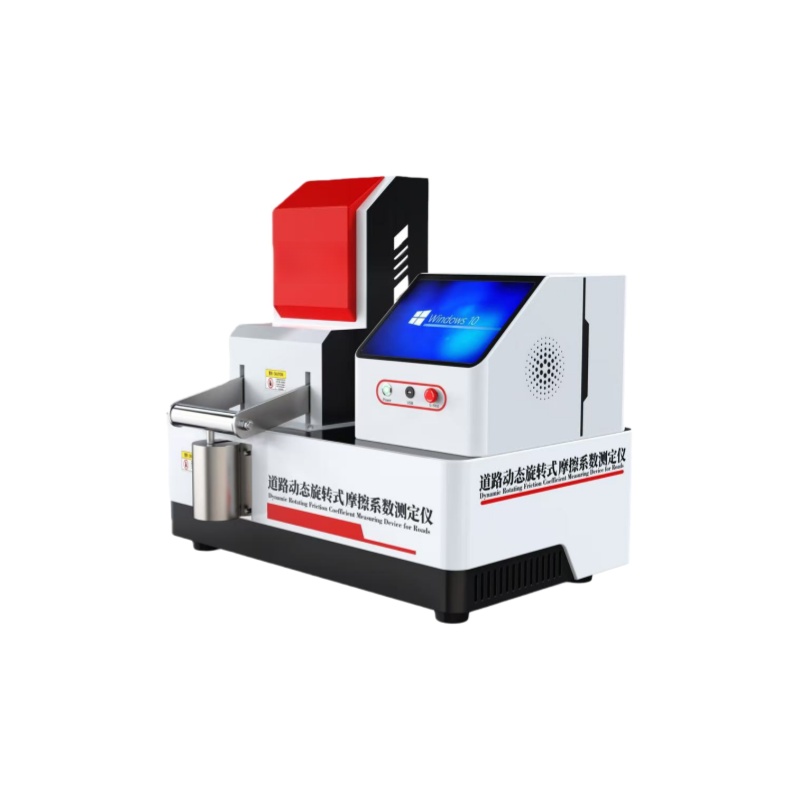

道路动态旋转式摩擦系数测定仪是一套操作简单、便于携带的设备，用来测定在两个滑动接触表面上的动态摩擦系数，配有微机测量系统，可在测量操作的同时以图形形式记录全过程的数据。
除了道路表面外，还可以用于建筑物和体育馆内的地面，甚至狭窄的过道和公共汽车的出入口，桌子表面和类似物也都可以用这套系统测量。
二、关键参数
参数项 | 规格 |
控制系统 | 工业级PLC+Windows |
操作界面 | 彩色10寸工控一体机，中英文切换 |
测量范围 | 0～80km/h任意模拟车速下摩擦系数0～1值。 |
测试对象 | 平整的水泥和沥青路面，可测干燥、潮湿、积水、结冰状态下的路面摩擦系数值。 |
滑块尺寸 | 6mm×16mm×20mm。 |
滑块橡胶硬度 | 邵氏硬度58±2。 |
橡胶滑块压力 | 11.8N。 |
滑块与测试表明的接触压强 | 150kPa |
测量方式 | 定点测量 |
砝码精度 | ±1% |
结果显示 | 显示曲线 |
电源 | 直流12V（由汽车电池供电） |
USB | 可导出数据，可连接电脑 |
三、执行标准
公路路基路面现场测试规程JTG3450-2019 动态旋转式摩擦系数测试仪测试路面摩擦系数方法
四、操作流程

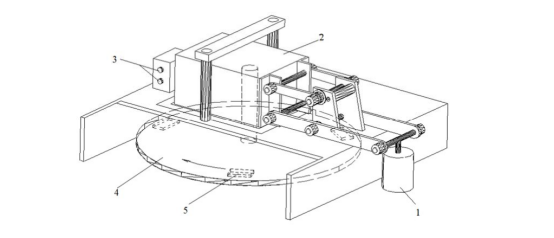

本仪器由主机和控制器、电脑组成及操作软件可编辑试验名称编号、路面材料类型、测试盘旋转的线速度等参数,实时显示测量曲线。测试数据是一条连续的V—μ摩擦系数随速度变化曲线，可以读取测试范围内的任何速度对应的摩擦系数。具有测试速度快，设备轻巧便携等优点。
五、配置清单
主机1台；
说明书1份;
合格证1份;
保修卡1份;
签收单1份;
铭牌1块;
电源线1根;
扳手1套;
宣传册若干;
