一、介绍

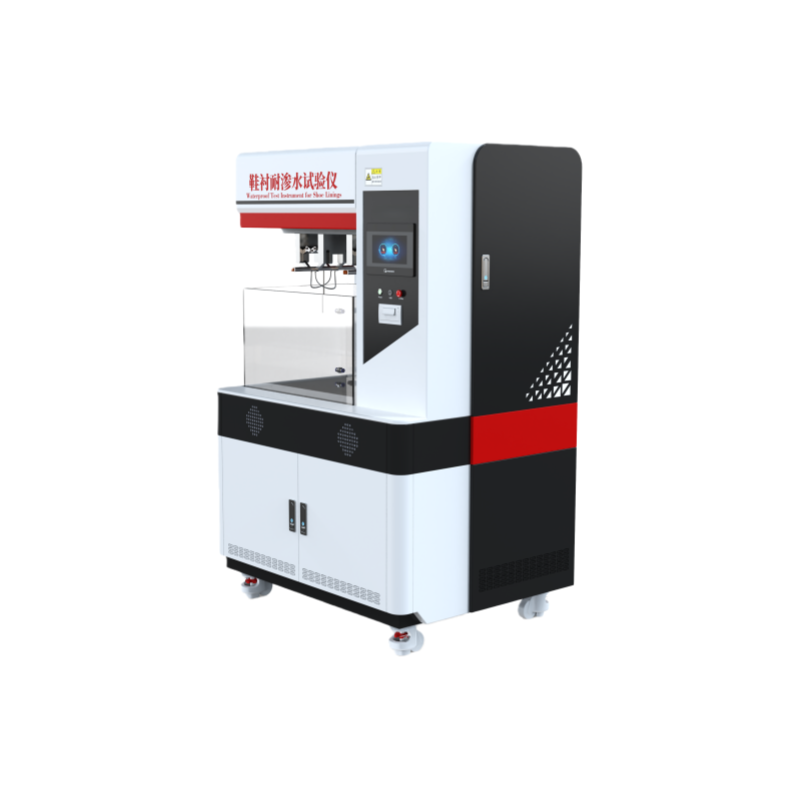

鞋衬耐渗水试验机是一种用于检测胶面鞋(靴)内衬套防水性能的专用设备
二、关键技术参数
参数类别 | 指标范围 |
控制系统 | PLC控制系统 |
操作界面 | 彩色7寸触摸屏显示，中、英文菜单式操作，简单方便，显示直观 |
打印机 | 嵌入式打印机 |
测试方法 | 充气法/浸泡法 |
测量范围 | 0-100kpa |
精度 | ±0.5%kpaF.S |
充气压力 | 0.4kpa-0.6kpa（空压机客户自备） |
测试时间 | 0-9999s可任意设置 |
测试工位 | 2工位 |
控制方式 | 触摸屏自动控制 |
三、执行标准及应用
符合标准
HG/T 3664-2000，GB 25037-2010试验等标准。
测试原理
将空气灌至袜套里通过空压机输入压缩空气，注入空气后将试样浸入水槽至边缘并施加(10±0.1kpa)的连续内部压力30S，将袜套压至水箱内以测试防水防漏性
四、测试流程
试样准备
4.1、试样从同批成品靴(鞋)中抽取
4.2、试样每组不少于3双
测试方法及步骤
充气法
4.1.1将试样靴口用夹具密封。
4.1.2向被密封的靴腔内充人压缩空气
4.1.3 当靴腔内空气压力达到10 kPa±1.5kPa后将试样靴浸人水槽中，使水面距靴口75mm~40mm，并使压力稳定30s士2s，观察靴表面是否有气泡冒出。
浸泡法
将试样浸人水中，使水面距鞋(靴)口30mm~25mm，经过16h士0.5h取出，检查是否有水渗人鞋(靴)内。
五、试验结果及其表述
5.1按充气法测试时观察靴表面有无气泡冒出。
5.2按浸泡法测试时使用试纸或其他方法进行观察有无水渗入鞋(靴)内。
5.3每组试样的试验结果按只表示
六、配置清单
主机1台；
测试软件1套；
说明书1份;
合格证1份;
保修卡1份;
签收单1份;
铭牌1块;
电源线1根;
扳手1套;
宣传册若干;
