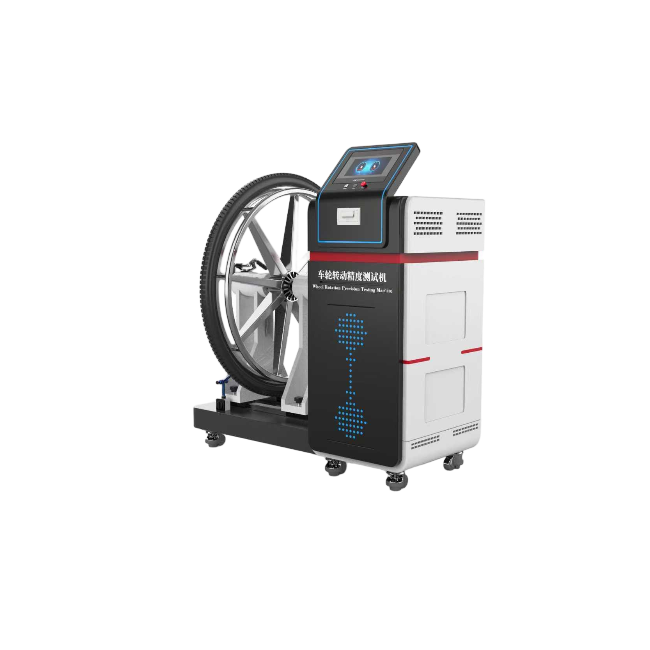

车轮转动精度测试机
一、产品介绍
用于测量车轮的径向圆跳动及轴向圆跳动，测量时将工件固定好，将百分表的压头指向待测位置，转动车轮,读取最大跳动量，根据标准判定其合格与否。
优点 | 集成化操作系统，触摸屏按键设置，一键启动，自动监测，测试结束自动生成结果，一台设备满足多项测试，测试稳定，数据安全可靠 |
核心竞争力 | 操作简单方便，设备故障率低，使用先进检测元件，整机操作顺畅，误差小，使用年限长 |
数据显示 | 1.实时显示当前数据 2.自动测试无需人工值守，测试结束停止、警报 3.内置大容量存储器，可存储不少于1000组测试数据 4.配备USB接口，可导出测试数据 |
结构特点 | 通电即可使用，简单快捷实用，外观氧化处理 |
二、满足标准
标准号 | 名称 |
GB/T 12996-2024 | 电动轮椅车 |
ISO 4210-7:2023 | 自行车安全要求 第 7 部分：车轮与轮辋试验方法 |
EN 14764:2005 | 城市和旅行用自行车 安全要求和试验方法 |
三、关键参数
参数项 | 规格 |
控制系统 | 工业级PLC+高性能微处理器 |
操作界面 | 7寸彩色触摸屏，支持中英文菜单切换、实时动态显示及数据存储 |
操作方式 | 全触控操作，可设置、调用、修改测试程序 |
打印机 | 嵌入式打印机 |
百分表测量精度 | 量程0-25㎜；精度0.01mm |
最大测量直径 | 700mm |
夹头同轴度 | ＜0.1mm |
测试项目 | 车轮径向跳动和轴向跳动 |
测试工位 | 1工位（可选多工位） |
电源 | AC220V/50Hz（自适应宽电压） |
自制软件，实时监测，可USB导出结果，可连接电脑 | |
四、计量要求以及测试项介绍
标准号 | 建议计量内容 | 建议计量点 |
GB/T 12996-2024 | 百分表 量程0-25㎜；精度0.01mm | 10/15/25mm |
测试项 | ||
车轮径向跳动和轴向跳动 | 测量车轮径向圆跳动、轴向圆跳动（侧向跳动），读取最大跳动量，自动判定是否符合标准公差要求 | |
五、标配物品以及用途
名称 | 数量 | 用途 | 参考图 |
主机
| 1台 | 设备整机发货，无需安装，通电通气即可使用 |
|
电源线 | 1根 | 设备连接插座使用 | / |
说明书 | 1份 | 介绍设备使用方法以及保养等注意事项 | / |
操作视频（电子版） | 1份 | 手把手指导操作流程，学习更方便 | / |
合格证及保修卡
| 1份 | 出厂质检，质保服务 | / |
铭牌 | 1个 | 记录设备整体信息 | / |
六、满足标准其他测试项的仪器（完整资料可咨询销售）
标准号以及测试项 | 仪器名称 | 图片 |
GB/T 12996-2024 第6.6.1条 最大速度的测定 | 轮椅车测速仪 |
|
GB/T 12996-2024 第6.6.5条 动态稳定性的测定 | 轮椅车动态稳定性试验台 |
|
七、应用场景与行业需求
使用单位 | 产品性能 |
医疗器械生产质检 | 出厂前的性能验证，确保符合标准 |
医疗机构设备维护 | 验证是否满足整车装配与动平衡要求 |
第三方检测机构 | 用于产品认证，提供权威合规报告 |
科研机构 | 用于产品升级、性能优化，满足医疗行业对产品的需求 |
八、使用注意事项
试样准备 | 测试前需清理车轮表面毛刺、油污，检查轮辋无变形 / 裂纹；安装时需保证车轮与主轴同轴度，避免偏心误差 |
校准维护 | 定期校验主轴跳动、位移传感器与测量基准，定期清洁主轴与定位工装，避免磨损导致数据漂移；定期检查设备水平度，消除安装误差 |
