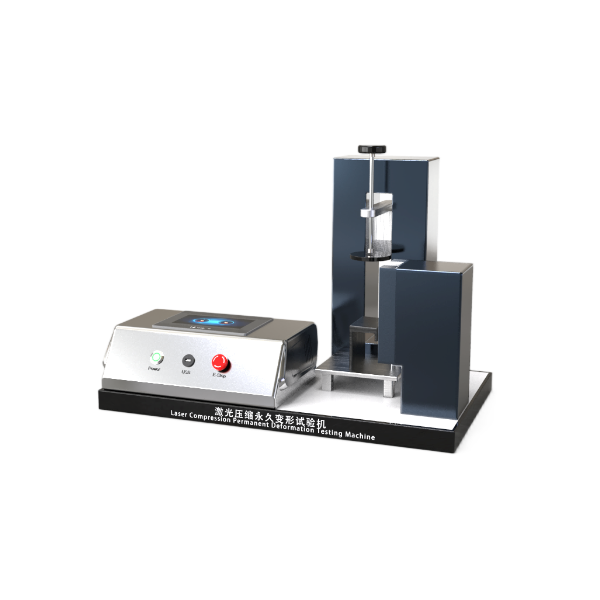

汽车密封条压缩变形量测试仪、激光压缩永久变形试验机
一、仪器介绍
激光压缩永久变形试验机是基于PV3363开发的汽车密封条检测设备，可线性的检测汽车密封条压缩变形量曲线。
本设备核心服务于汽车整车厂、密封条生产企业、第三方检测机构及材料研发单位，主要用于EPDM密实橡胶、EPDM海绵橡胶、PVC、TPV等材质的汽车密封条性能检测，覆盖车门、车窗、天窗、行李箱、电池包等全场景密封条的压缩性能测试。
二、执行标准
标准号 | 标准名称 |
PV3363 | 大众企标 |
GB/T 7759.1-2015 | 《硫化橡胶或热塑性橡胶 压缩永久变形的测定 第1部分：在常温及高温条件下》 |
QC/T 709-2004 | 《汽车密封条压缩永久变形试验方法》 |
GB/T 21282-2007 | 《乘用车用橡塑密封条》 |
SMTC 3 C00003-2010 | 上汽企标《汽车密封条压缩永久变形试验方法》 |
三、技术参数
参数项 | 规格 |
控制系统 | 工业级PLC+Windows嵌入式系统 |
操作界面 | 彩色10寸嵌入式工业电脑，WiFi连接打印机 |
数据交互 | 标配WiFi联网功能，可自动导出Excel、PDF格式检测报告；实时同步绘制特性曲线，支持多组测试数据对比。 |
试验力范围 | 10kg 精度±0.05%FS （可选配其它量程、精度） |
试验力分辨力 | 0.001kg |
试验速度 | 0~600mm/min （可触摸屏设定） |
激光测距传感器 | 120±60mm 重复精度0.002mm |
环境模拟 | 部分设备集成温湿度控制系统，满足标准测试环境23±2℃，50±5%RH（选配此项） |
安全装置 | 急停按钮，过载防护 |
电源 | AC 220V 50Hz |
四、检测流程（基于GB/T 7759）
样品制备：裁取代表性密封条样本，按标准尺寸处理并预调节温湿度；
初始厚度测量：使用激光传感器记录压缩前厚度；
压缩阶段：
样品置于夹具中，施加规定压力（如实际工作压力的70%）；
保持压缩状态至标准时间（通常22-24小时；
恢复与测量：
卸压后静置恢复（如30分钟），测量残余厚度；
计算永久变形量：变形率 = [(初始厚度 - 残余厚度) / 初始厚度] × 100%；
采用伺服电机+高精度滚珠丝杠驱动，符合GCB6-89标准；
自动生成测试报告及变形曲线，适用于三元乙丙等密封条；
自动化测试装置
集成高度传感器，实时监测压缩/恢复过程数据，提升检测效率；
兼容标准：优先选择明确符合GB/T 7759、ISO 815等标准的设备；
工装适配性：根据密封条截面形状定制专用夹具；
五、标配物品及用途
名称 | 数量 | 用途 | 参考图 |

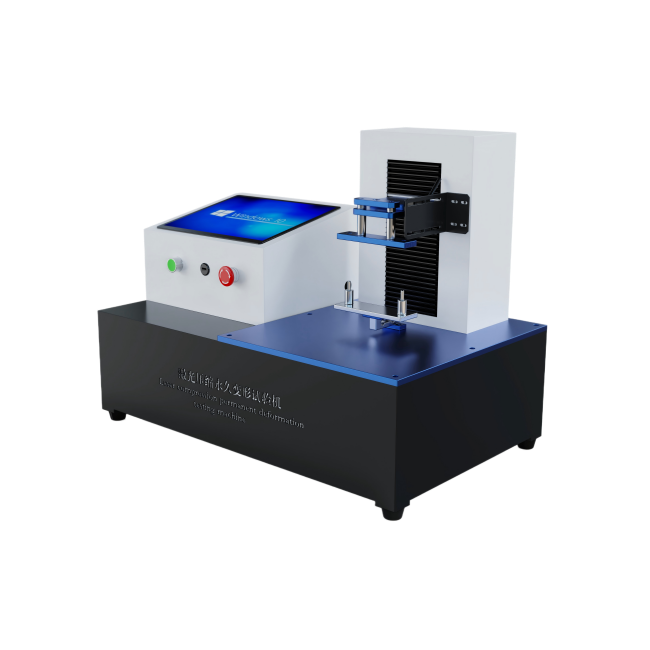

主机 | 1台 | 设备整机发货，无需安装 |
|
电源线 | 1根 | 设备连接插座使用 | / |
说明书 | 1份 | 介绍设备使用方法及维护保养等 | / |
电子版操作视频 | 1份 | 指导操作流程，学习更方便 | / |
合格证及保修卡 | 1份 | 出厂质检，质保服务 | / |
铭牌 | 1个 | 设备出厂标识 | / |
六、使用注意事项
安全防护 | 操作人员必须经过专业培训，严禁身体部位伸入危险区域提前熟悉紧急停机按钮位置，突发状况立即断电。 |
开机前检查 | 开机前必须全面检查：确认电气系统、机械部件无松动损坏。 |
校准维护 | 传感器进行周期性校准。 |
仪器维护 | 清理设备内部残留介质与杂物，保持设备清洁干燥，避免腐蚀部件。 |
七、其它仪器推荐（完整资料可咨询销售）
标准号 | 仪器名称 | 图片 |
GB/T 21282-2007 QC/T 642-2000 QC/T 711-2004 | 汽车密封条植绒耐磨耗试验机 |
|
