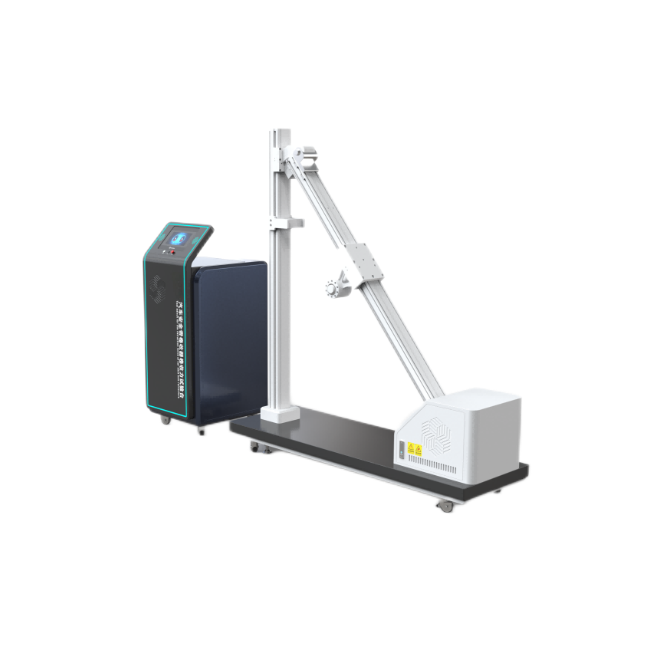

汽车安全带卷收器卷收力试验台
一、产品介绍
本仪器用在汽车安全带之卷收器，其拉出力及卷收力之测试，以检验卷收器之品质，判定卷收器之允收标准。
仪器特点
1、多自由度调节装置；
2、可实现任意安装位置试件的卷收力试验；
3、力传感器安装方式灵活，位置可调；
4、工控机与伺服控制方案，利于运行平稳，并易于维护；
5、结构紧凑、重心低，利于台身稳定。
产品特点；
优点 | 集成化操作系统，触摸屏按键设置，一键启动，自动监测，测试稳定，数据安全可靠 |
核心竞争力 | 操作简单方便，设备故障率低，使用国内或进口先进检测元件，整机操作顺畅，误差小，使用年限长 |
数据显示 | 1、实时显示测试数据 2、内置大容量存储器，可存储不少于1000组测试数据（数据一般保留7天会被覆盖） |
结构特点 | 通电就可以使用，简单快捷 |
二、满足标准
标准号 | 名称 |
GB 14166-2024 | 机动车乘员用安全带和约束系统 |
JIS D4604-1995 | 汽车零部件一安全带 |
三、关键参数
参数项 | 规格 |
控制系统 | 工业级PLC |
操作界面 | 彩色7寸触摸屏，支持中英文菜单切换、实时动态显示及数据存储 |
操作方式 | 全触控操作，可设置、调用、修改测试程序 |
力传感器量程 | 0-200N，精度:±0.03%FS |
织带牵引速度 | 0~500mm/min可调 |
驱动形式 | 伺服电机驱动 |
最大有效测试行程 | 2200mm |
位移测量精度 | ±0.5mm |
拉出行程 | 织带全长度拉出 |
回缩测试段 | 织带全长25%±50mm |
卷收器安装角度 | 0-30°可调 |
用电要求 | 220V,50hz |
四、计量要求以及测试项介绍
标准号 | 建议计量内容 | 建议计量点 |
GB 14166-2024 | 力传感器量程：0-200N，精度:±0.03%FS | 50N、100N、150N |
测试项 | ||
卷收力测试 | 卷收器按实车安装倾角固定，织带完全拉出后以标准速度匀速回卷，在织带总长 25%±50mm 区间采集稳定卷收力；带导向轮产品在导向件外侧自由段测力，带防全回收装置需提前解除装置后测试 | |
五、标配物品以及用途
名称 | 数量 | 用途 | 参考图 |
主机
| 1台 | 设备整机发货，无需安装 |
|
电源线 | 1根 | 设备连接插座使用 | / |
说明书 | 1份 | 介绍设备使用方法以及保养等注意事项 | / |
操作视频（电子版） | 1份 | 手把手指导操作流程，学习更方便 | / |
合格证及保修卡 | 1份 | 出厂质检，质保服务 | / |
铭牌 | 1个 | 记录设备整体信息 | / |
六、满足标准其他测试项的仪器（完整资料可咨询销售）
标准号以及测试项 | 仪器名称 | 图片 |
GB 14166-2024附录G | 汽车安全带卷收器耐久试验台 |
|
GB 14166-2024附录H | 汽车安全带卷收器紧急锁止试验仪
|
|
七、实验方法
1）根据安全带的类型和安装角度信息，通过控制器调节角度调整架与地面之间的倾角;
2）将待测试安全带的卷收器固定点安装在卷收器固定部上，将所述卷收器固定部调节至预定高度，以使安全带的织带拉出的全长为织带有效长度,
3）将安全带的导向环安装在万向夹具上;
4），将量好长度的织带通过织带牵拉机构的织带夹具夹住，织带自由端多余的部分通过织带牵拉机构的气动夹具固定;
5）通过控制器控制第三驱动机构以设定好的速度将织带全部从卷收器中拉出:
6）当力传感器判断出织带全部拉出时，第三驱动机构以预定速度反向运动以使织带回卷进卷收器;
7），当卷入的织带长度为织带有效长度的25%±50mm时，记录力传感器测得的卷收力值。
